1、工藝冷卻系統概述
工藝冷卻系統,是一種為工業生產設備或者生產工段提供冷卻目的的系統統稱;通常選用水或者油作為冷卻介質;控制的關鍵參數一般為:溫度、壓力、流量等;
工藝冷卻系統它并不是一個簡單的設備,而是一個根據客戶生產需求非標定制的一套集成系統。
2、工藝冷卻系統基本組成及工作原理
工藝冷卻水系統一般由以下幾部分組成:冷水機組、泵、熱交換器、水箱、閥門及管道、工藝設備等,最終通過控制系統來實現其功能。
2.1
冷水機組:作為整個冷卻系統的冷源供應部件。
主要由壓縮機、蒸發器、冷凝器、膨脹閥組成,通過對冷媒做功使其蒸發吸熱、冷凝放熱的物理活動變得可控,從而達到對載冷劑(水)的降溫的目的。
2.2 水泵:作為整個冷卻系統的動力供應部件。
主要由旋轉葉輪和固定的泵殼組成,高速電機迫使葉輪高速旋轉,液體流經葉輪時也隨之旋轉從而獲得能量(靜壓+動壓),可以將液體輸送至末端。
2.3 熱交換器:多用于工藝冷卻水為純水的冷卻系統,用于作為阻隔不同載冷劑的一種換熱模組。
通過傳熱機理進行的,根據熱力學定律,熱量總是由高溫物體自發地傳向低溫物體。溫度不同的兩種流體在壁面分開的空間里流動,通過壁面導熱和流體在壁表面形成對流,促使兩種流體間進行換熱。
2.4 水箱:即能蓄能又能緩沖。
水箱作為整個系統中唯一的蓄水裝置,不僅能保證冰機穩定運行又能對末端負載持續供冷。
2.5 閥門及管路:載冷劑的供應渠道,連接冷卻系統的各個部件。
2.6 控制系統:組合冷卻系統各個部件,使整個系統能夠自動運行。
3、工藝冷卻水系統的應用場景
應用場景:一般應用廣泛,我司主要應用于以下領域:
1、工廠中央冷卻系統(PCW冷卻系統)—包括冷卻水系統及冷凍水系統:如半導體制程工藝冷卻水系統、注塑車間注塑機冷卻系統、液壓站冷卻系統。

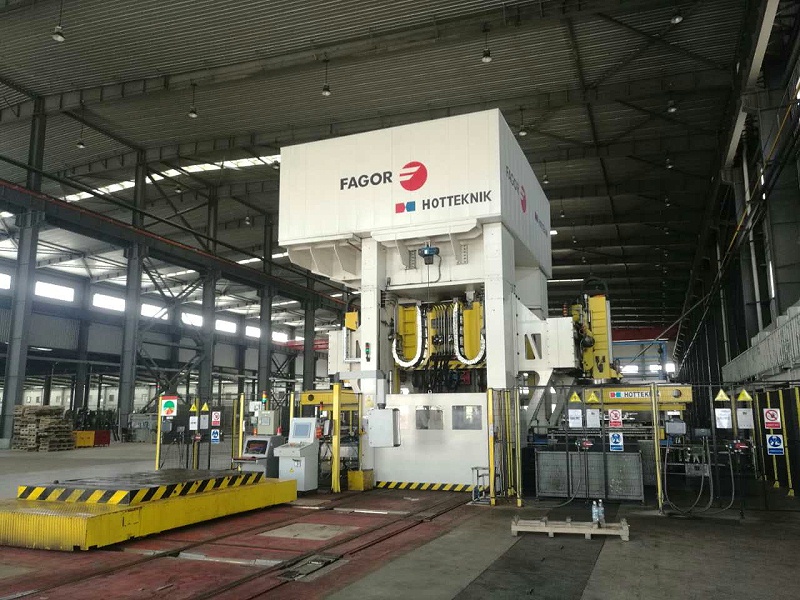

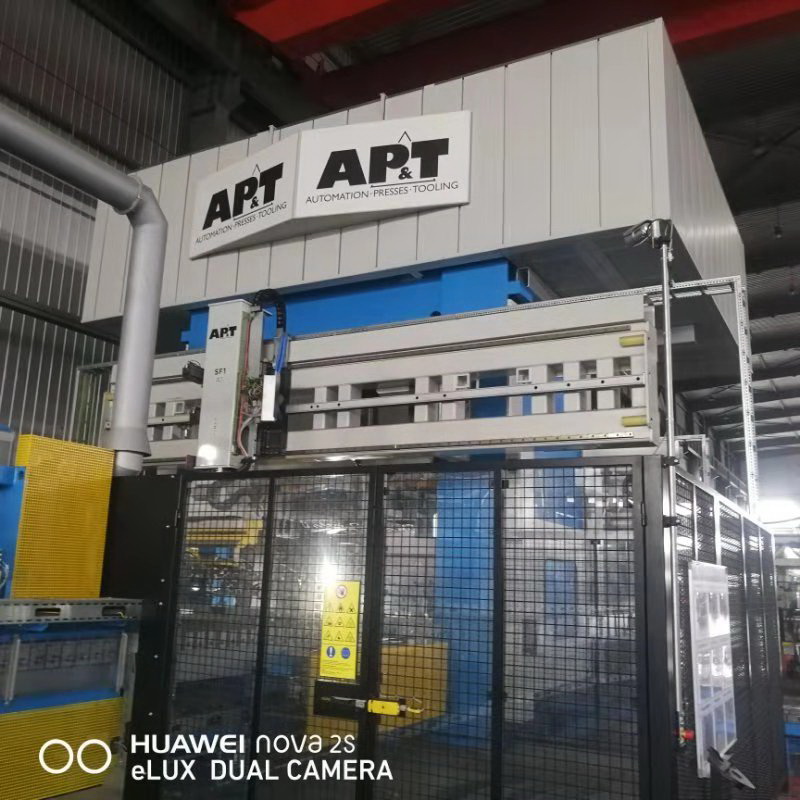

2、精密鑄造、鍛造、燒結設備冷卻系統(例如應用于汽車零部件制造業相關的冷卻系統有:熱壓成型線模具與壓機冷卻鍛鋁懸掛件鑄造發動機缸體、鋁合金輪轂等工藝冷卻系統。)
3、各高溫燒結爐、高頻(中頻)爐冷卻;焊接設備冷卻系統。
4、特殊介質冷卻系統印刷電路板行業(壓板機油冷卻)。
5、大功率電磁設備、變頻器水冷系統、風冷系統。
6、高頻電源、高熱密度水冷服務器機柜制等實驗設備冷卻系統。
7、水冷測試系統、水冷風冷設備集成系統。
4、璟赫的承接優勢
l 方案精確化定制,節約能耗及生產周期
主要體現在:
1、合理設計,系統穩定能耗低;
2、合理配置,投入總成本更低;
3、可驗證的綜合效能;
4、可以提供直觀的機房、配管等BIM設計方案,設備、閥組廠內預制化,節約現場安裝時間;
5、控制精度高,壓力控制精度可達±5%;
l 強大的技術支持
技術22人,高級工程師8人,中級工程師10人,20年行業設計經驗10人,并針對此內容有多項專利支持。
l 無憂售后增值服務
400電話7×24小時及時響應,1小時內給出解決方案,24小時內上門服務;設立服務增值部門,提供維保服務,耗材品種齊全,常年備貨,出廠價提供
l 系統穩定性保障
供應鏈采用國內外品牌產品,設備設計配置與選型合理,有效保障冷卻系統持續穩定;
